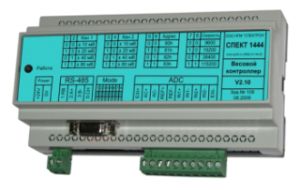

Преобразователь сигналов тензодатчиков СПЕКТ-1444 представляет собой высокоточное устройство, предназначенное для измерения и преобразования сигналов мостовых тензометрических датчиков в цифровой код. Устройство разработано для применения в промышленных системах автоматизации, контроля и управления технологическими процессами.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наименование | Преобразователь сигналов тензодатчиков СПЕКТ-1444 |
| Назначение | Измерение сигналов тензодатчиков и преобразование их в цифровой код |
| Конструкция | Пластиковый корпус с креплением на DIN-рейку, степень защиты IP-21 |
| Питание | Напряжение питания: 18..36 В постоянного тока Потребляемая мощность: не более 5 Вт |
| Входы | 2 канала АЦП 24/16 бит (сигма-дельта) для измерения сигнала мостовых датчиков |
| Интерфейсы | Основной: RS-485, скорость передачи 9600..115200 бит/с |
| Индикация и органы управления | 1 светодиод состояния, 1х8 переключатель управления |
| Габаритные размеры | Ш×В×Г: 160×95×60 мм |
| Вес | Не более 0,5 кг |
Подробное описание
Преобразователь СПЕКТ-1444 предназначен для работы в составе систем автоматизации, где требуется высокоточное измерение параметров с использованием тензометрических датчиков. Устройство преобразует аналоговые сигналы датчиков в цифровую форму с последующей передачей данных по интерфейсу RS-485.
Особенности интерфейса RS-485
Интерфейс RS-485, используемый в преобразователе, является стандартом физического уровня для асинхронного интерфейса, регламентирующим электрические параметры полудуплексной многоточечной дифференциальной линии связи типа "общая шина". Этот стандарт широко используется в промышленной автоматизации благодаря своей надежности и возможности передачи данных на большие расстояния.
Основные характеристики интерфейса RS-485 в преобразователе СПЕКТ-1444:
- Скорость передачи данных: от 9600 до 115200 бит/с
- Максимальное количество устройств в одном сегменте сети: до 32
- Максимальная длина линии связи: до 1200 метров (на скорости 62,5 кбит/с)
- Дифференциальная передача сигналов, обеспечивающая высокую помехоустойчивость
- Возможность работы в полудуплексном режиме
Для обеспечения надежной связи при использовании интерфейса RS-485 рекомендуется:
- Использовать витую пару с волновым сопротивлением 100-120 Ом
- Устанавливать терминальные резисторы на концах линии связи
- Избегать звездообразных топологий подключения устройств
- Обеспечивать правильную полярность подключения (A/B или +/-)
Применение в промышленных системах
Преобразователь СПЕКТ-1444 может использоваться в различных отраслях промышленности, включая:
- Системы взвешивания и дозирования
- Контроль усилий в производственном оборудовании
- Испытательные стенды и исследовательские установки
- Мониторинг механических напряжений в конструкциях
Устройство совместимо с промышленными контроллерами и системами управления, поддерживающими интерфейс RS-485 и протоколы обмена данными, такие как Modbus RTU.
Дополнительные технические сведения
Преобразователь обеспечивает высокоточное измерение сигналов тензодатчиков благодаря использованию 24-битных АЦП сигма-дельта архитектуры. Это позволяет достигать высокой точности и помехоустойчивости при измерении малых изменений сопротивления тензорезисторов.
Устройство имеет гальваническую развязку между входами, питанием и интерфейсом RS-485, что повышает надежность работы в промышленных условиях с высоким уровнем электромагнитных помех.
Комплектация и подключение
Преобразователь поставляется в комплекте с руководством по эксплуатации и креплением для DIN-рейки. Для подключения устройства необходимо:
- Установить преобразователь на DIN-рейку
- Подключить питание 18-36 В постоянного тока
- Подключить тензодатчики к соответствующим входам
- Подключить интерфейс RS-485 к системе управления
- Настроить адрес устройства и параметры связи с помощью переключателя
Дополнительные возможности
Преобразователь поддерживает возможность подключения к различным системам автоматизации через интерфейс RS-485. Благодаря использованию стандартного промышленного интерфейса, устройство может работать в комплексе с ПЛК и другими компонентами промышленной автоматизации, такие как модули удаленного ввода-вывода МВВ1265 и МВВ1264М, также предназначенные для работы с интерфейсом RS-485.
Для настройки и калибровки преобразователя может использоваться специализированное программное обеспечение, позволяющее устанавливать параметры измерения, фильтрации и передачи данных.
Заключение
Преобразователь сигналов тензодатчиков СПЕКТ-1444 представляет собой надежное и точное устройство для промышленного применения. Благодаря использованию современной элементной базы и стандартных промышленных интерфейсов, оно обеспечивает высокую точность измерений и простоту интеграции в существующие системы автоматизации.
Устройство особенно подходит для применения в системах, где требуется измерение механических параметров с высокой точностью и передача данных на значительные расстояния в условиях промышленных помех.
