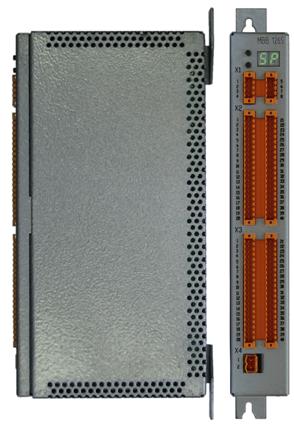

Модуль ввода-вывода МВВ1265 предназначен для сбора дискретных и аналоговых сигналов с датчиков, а также управления исполнительными механизмами, удаленными от центрального контроллера. Модуль выступает в роли удаленного терминала (RTU), эффективно организуя распределенную систему управления через интерфейс RS-485 по протоколу ModBus-RTU.
Преимущества модуля МВВ1265
- Удаленный мониторинг и управление: Интеграция оборудования, удаленного на расстояние до 1200 метров от контроллера.
- Многофункциональность: Широкий набор типов входов и выходов в одном модуле.
- Промышленная надежность: Металлический корпус, широкий диапазон питающих напряжений и температур, гальваническая развязка каналов.
- Гибкость конфигурации: Возможность выбора модификаций по разрядности АЦП и опциональное оснащение дополнительными интерфейсами.
- Простота монтажа и настройки: Компактный корпус для монтажа на DIN-рейку, удобные клеммные колодки, светодиодная индикация.
Области применения
- Системы автоматизации зданий (ОВиК, освещение)
- Диспетчеризация инженерных сетей (водоснабжение, теплофикация)
- Автоматизация технологических процессов в промышленности
- Создание распределенных систем сбора данных (SCADA)
Технические характеристики
Конструкция
| Корпус | Металлический, для монтажа на DIN-рейку |
| Степень защиты | IP20 (IEC 60529) |
| Подключение | Винтовые клеммные колодки |
| Габариты (Ш×В×Г) | 40 × 280 × 140 мм |
| Вес | не более 1 кг |
Общие параметры
| Рабочая температура | -40°C … +70°C |
| Питание | 18…36 В постоянного тока |
| Потребляемая мощность | не более 5 Вт |
Дискретные входы (DI)
| 24 В DC | 3 изолированные группы по 8 входов |
| Параметры | 24 В, 10 мА, время реакции — 1 мс |
| Специализированные входы | 2 высокоскоростных входа (24 В, 7 мА, 1 мкс) с функциями счетчика импульсов и измерителя частоты/периода |
Аналоговые входы (AI)
| Количество | 12 каналов |
| Особенность | АЦП с одновременной выборкой по всем каналам |
| Разрядность | 12, 14 или 16 бит (зависит от модификации) |
| Диапазоны | ±5 В или ±10 В (программно настраивается) |
| Скорость | время преобразования — 0.1 мс |
Дискретные выходы (DO)
| 24 В DC | 2 изолированные группы по 8 выходов типа «транзисторный ключ» |
| Нагрузка | до 1 А на канал (с защитой от перегрузки до 5 А) |
| Время реакции | 1 мс |
Интерфейсы связи
| Основной | RS-485 (протокол ModBus-RTU, slave) |
| Скорость | 300…115 200 бит/с |
| Дополнительные (опция) | RS-232, CAN 2.0, «Токовая петля» |
| Под заказ | Ethernet (протоколы ModBus TCP, встроенный WEB-сервер) |
Индикация и управление
| Индикация | Светодиодные сегментные индикаторы состояния |
| Органы управления | 2 кнопки для настройки адреса и конфигурации |
Дополнительные возможности
| Встроенная логика | Возможность реализации программы логического управления и ПИД-регулирования непосредственно в модуле (опция под заказ) |
| Идентификация | Функция установки уникального адреса и идентификации модуля в сети |
МВВ1265 — это универсальное и robust-решение для построения распределенных систем автоматизации. Его высокая помехоустойчивость, широкий диапазон рабочих температур и богатая конфигурация вводов-выводов делают его идеальным выбором для сложных промышленных задач.
