Назначение

Для управления технологическим оборудованием, находящимся на удалении от АСУ, имеющей интерфейс RS-485. Широко применяется в промышленной автоматизации, энергетике и других областях, требующих надежного удаленного контроля и управления.

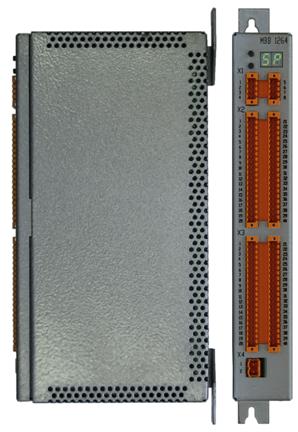

Конструкция

Металлический корпус с креплением на панель, степень защиты IP-21. Обеспечивает защиту от пыли и случайного касания, подходит для эксплуатации в промышленных условиях.

Питание

• Напряжение питания: 18..36 В постоянного тока.
• Потребляемая мощность: не более 5 Вт.

Входы

• 4 изолированные группы по 8 дискретных входов, 24 В, 10 мА, время отклика 1 мс.

Выходы

• 3 изолированные группы по 8 дискретных выходов, 24 В, 1 А (с защитой до 5А), время отклика 1 мс.

Входы-выходы

• 1 изолированная группа настраиваемых входов-выходов:
  • Входы: 24 В, 7 мА, время отклика 1 мкс, поддержка режимов счетчика и измерения частоты/периода.
  • Выходы: 24 В, 1 А (с защитой до 5А), время отклика 25 мкс, поддержка режимов выхода частотного или ШИМ сигнала.

Интерфейсы

• Основной: RS-485 (ModBus-RTU slave), скорость обмена 300..115200 бит/с. Интерфейс использует дифференциальную передачу сигналов, что обеспечивает высокую помехоустойчивость и позволяет организовывать сети длиной до 1200 метров.
• Дополнительный: RS-232/CAN/Токовая петля (опция). Например, возможно использование преобразователей RS232/485/422 TO CAN для интеграции с CAN-шиной.
• Под заказ: Ethernet (ModBus TCP / WEB server). Для реализации этой опции могут применяться решения на базе преобразователей Anybus X-gateway или модулей ProSoft Technology.

Индикация и органы управления

• Сегментные LED индикаторы (например, аналогичные BA56-12SRWA).
• 2 кнопки управления для настройки и контроля состояния модуля.

Размеры и вес

• Размеры: Ш*В*Г 40*280*140 мм
• Вес: не более 1 кг.

Дополнительные возможности

• Программа логического управления/регулирования оборудованием (под заказ).
• Возможность интеграции в системы с использованием различных протоколов, таких как Modbus TCP/IP.
• Поддержка работы в экстремальных условиях (при заказе опционального исполнения).

Рекомендации по применению

Для обеспечения надежной работы интерфейса RS-485 рекомендуется:

• Использовать витую пару с волновым сопротивлением 120 Ом (например, кабель Belden 9841).
• Устанавливать терминальные резисторы 120 Ом на обоих концах линии связи для предотвращения отражений сигнала.
• Избегать длинных ответвлений при подключении устройств к шине.
• При необходимости использовать защитное смещение линий.

Примечания

Модуль предназначен для использования в системах автоматизации с централизованным управлением. Возможна работа в составе распределенных систем с использованием опциональных интерфейсов. Для настройки и конфигурирования модуля может потребоваться дополнительное программное обеспечение.
