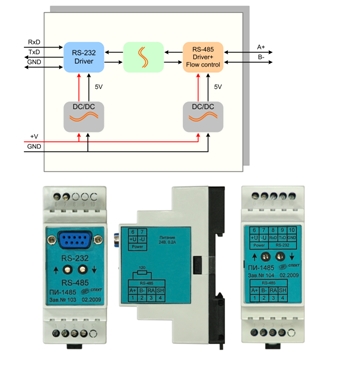

Промышленный преобразователь RS-232 в RS-485 с гальванической изоляцией 2000В и автоматическим контролем направления передачи.
Ключевые особенности:
- Автоматическое управление направлением передачи данных (ADDC™)
- Гальваническая изоляция 2000 В между портами и питанием
- Высокая скорость передачи данных — до 460.8 Кбит/с
- Компактный корпус с креплением на DIN-рейку
- Поддержка до 128 устройств в сети
Назначение и описание
Преобразователь интерфейса RS-232 в RS-485 предназначен для надежного сопряжения устройств с последовательным портом RS-232 (таких как персональные компьютеры, ноутбуки, промышленные ПК) с сетью устройств, использующих стандарт RS-485.
Это идеальное решение для построения промышленных сетей, систем автоматизации зданий (АСУ ТП), сбора данных и управления оборудованием на расстоянии до 1200 метров. Преобразователь полностью снимает проблему согласования разных интерфейсов, обеспечивая стабильную и помехозащищенную связь.
Ключевые преимущества
- Автоматический контроль направления (ADDC™): Умная аппаратная логика автоматически управляет направлением передачи в линии RS-485, исключая ошибки обмена данными и упрощая разработку программного обеспечения.
- Гальваническая изоляция 2000 В: Полная изоляция по питанию и данным защищает ваше оборудование (компьютер, контроллер) от импульсных помех, выбросов напряжения и потенциалов заземления в линии RS-485, значительно повышая надежность системы.
- Простота установки: Компактный корпус с креплением на стандартную DIN-рейку позволяет легко и аккуратно разместить преобразователь в электрощите или на монтажной панели.
- Универсальность: Доступны модификации с разным напряжением питания (5В, 12В, 24В) и типами подключения (разъем DB-9 или винтовые клеммы), что позволяет выбрать модель под конкретные задачи.
Технические характеристики
| Параметр | Значение |
| Назначение | Преобразование интерфейса RS-232 в RS-485 |
| Скорость передачи данных | до 460.8 Кбит/с |
| Гальваническая изоляция | 2000 В (порт RS-232/RS-485/питание) |
| Управление направлением | Аппаратное, автоматическое (ADDC™) |
| Нагрузочная способность RS-485 | До 128 устройств на линии |
| Входной интерфейс | RS-232 (DCE) |
| Входной разъем | DB-9F («мама») или винтовые клеммы (зависит от модификации) |
| Выходной интерфейс | RS-485 (2-проводная: A, B) |
| Выходной разъем | Винтовые клеммы |
| Напряжение питания | 5 В / 12 В / 24 В (постоянного или переменного тока) |
| Потребляемая мощность | Не более 2.5 Вт |
| Индикация | Светодиоды: питание (PWR), передача данных (TXD, RXD) |
| Корпус | Пластиковый, степень защиты IP21 |
| Крепление | На DIN-рейку 35 мм |
| Габариты (Д x Ш x В) | 90 x 35 x 60 мм |
| Рабочая температура | -20°С … +70°С (типовое значение) |
Область применения
- Промышленная автоматизация (АСУ ТП).
- Системы охранно-пожарной сигнализации и контроля доступа.
- Счетчики и системы учета энергии (воды, газа, тепла).
- Управление технологическим оборудованием (станки, вентиляция, освещение).
- Подключение промышленных контроллеров (ПЛК) к компьютеру.
Комплектация и дополнительные аксессуары
- Преобразователь интерфейса RS-232/RS-485.
- Руководство по эксплуатации.
Рекомендуемые аксессуары (приобретаются отдельно):
- Внешний источник питания: стабилизированный, 220 В ~ 50 Гц / 5 В (12 В, 24 В) DC, мощностью не менее 5 Вт.
- Кабель для подключения к COM-порту компьютера (RS-232) с разъемом DB-9M («папа»).
- Витая пара для прокладки линии RS-485.
Сделайте вашу связь надежной!
Преобразователь RS-232 в RS-485 — это простое и эффективное решение для интеграции любого оборудования в современную сеть. Закажите прямо сейчас и обеспечьте стабильный обмен данными на вашем объекте.
